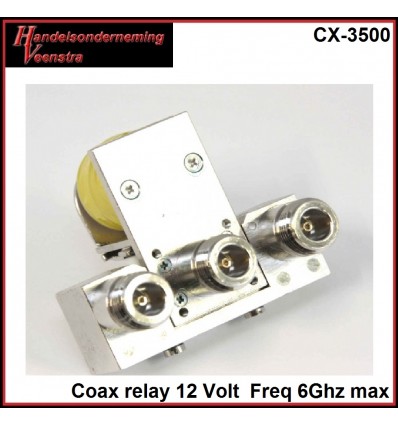

Tohtsu CZX 3500

Tohtsu CZX 3500

€ 219,00
Incl. B.T.W.

CZX3500-12v Coax Relay, SPDT Type-N Female (3 Female), 12v

Aantal

MECHANICAL CHARACTERISTICS:
Contact Arrangement   SPDT
Operational Temperature   -25°C to +50°C
Max Temperature Rise   20°C
Weight   Approx. 320 g
Mounting   Four screws
Cable Connections   3 N type female connectors
ELECTRICAL CHARACTERISTICS:
Impedance   50 Ohms
Nominal Voltage   12 V DC
Voltage Range   10 V DC - 14 V DC
Current   230 mA @12 V DC 20°C
Coil Resistance   52 ±10% Ohms @ 20°C
RF PROPERTIES:
Frequency VSWR Isolation Ins. Loss RF Power Input
MHz max. -dB (min) -db (max) W (PEP)
50 1.008 65 0.10 1000
150 1.01 65 0.10 1000
500 1.03 65 0.20 800
1000 1.06 65 0.25 600
2000 1.07 65 0.30 250
3000 1.10 60 0.30 50
4000 1.15 55 0.35 15
ACTUATION DATA:
Pull In   10 V DC - 14 V DC (12 V DC nominal)
Drop Out   3 V DC min.
SWITCHING TIME:
Pull In   20 ms typical
Drop Out   18 ms typical
Life Expectancy   1.000.000 Operations min.
DIMENSIONS:


TYPICAL OPERATING CURVES:



SCHEMATIC:




All technical data are subject to change 2009/07
