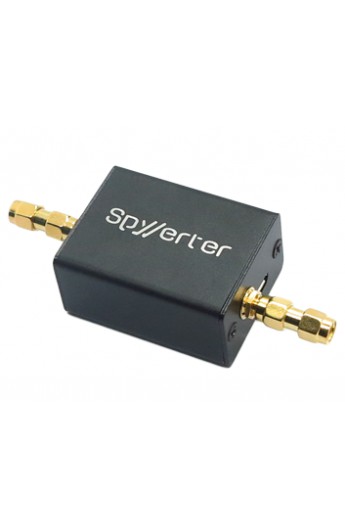

Airspy SDR Upconverter

Airspy SDR Upconverter

€75.00
Tax included

Er is een hele wereld onder de 30 MHz!

We ontwierpen de SpyVerter R2 Upconverter om de dekking van de Airspy R2 en Mini-serie uit te breiden tot de HF tot vrijwel DC met wereldklasse dynamisch bereik, frequentie stabiliteit en gevoeligheid voor rivaal met high-end analoge ontwerpen tegen een zeer betaalbare prijs.

SpyVerter R2 bouwt voort op de top van de succesvolle SpyVerter-architectuur en verbetert de belangrijkste punten van de high performance HF-ontvangst.

De architectuur is gebaseerd op onze geschakelde modus dubbel gebalanceerde mixer die het hele HF-spectrum vertaalt naar de VHF-band tussen 120 MHz en 180 MHz. We hebben de LO generator vervangen door een programmeerbare, lage fase ruis PLL met 0,5 PPM VCTCXO. De voltageregeling van deze VCTCXO maakt een fijne kalibratie van de bedrijfsfrequentie in de fabriek mogelijk.

Een ingebouwde microcontroller biedt zowel de programmering van de PLL (Si5351C) als de VCTCXO-spanningsregeling via de ingebouwde DAC. Zodra de DAC is geregeld en de PLL is geprogrammeerd, komt de microcontroller in een diepe slaapmodus om eventuele interferentie met de ontvangst te elimineren.


Purchase!

Technische specificaties

  • RF-ingang 1kHz tot 60 MHz
  • IF-frequentie 120 MHz – Positief beeld
  • Technologie: geschakelde double balanced mixer
  • Totaal conversieverlies + filteren: 8 dB-type.
  • 35 dBm IIP3
  • LO lekkage: -42dBm typ. (12 dB lager dan de originele SpyVerter)
  • Faseruis bij scheiding van 10 kHz: -122 dBc/Hz
  • RF-filtering: Low Pass-filter met hoek op 65 MHz – 75dB ultieme afwijzing
  • ALS-filtering: Band Pass-filter met hoeken op 120 MHz en 180 MHz – 75dB ultieme afwijzing
  • Max RF vermogen: +10 dBm
  • Retourverlies: -10 dB
  • Bias-tee spanning: 4.2v tot 5.5v
  • Interne referentieklokingang van 10 MHz
  • Huidig verbruik: < 100 mA
